Espero. - Алмаз.

Алмаз..

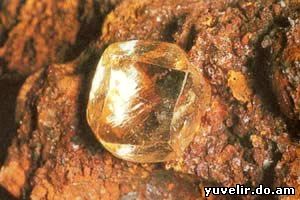

Алмаз. Царь камней Рекомендуется овнам Название минерала происходит от греческого слова "adamos" неодолимый, несокрушимый (синонимьг адамант, демант, диамант). С течением времени слово "адамос" - приобретает новую форму "алмас".
Класс: самородные элементы.
Формула: C, кристаллический углерод.
Твердость: 10.
Удельный вес: 3,47-4,55.
Цвет: от бесцветного до черного.
Черта: отсутствует.
Похожие минералы: берилл, горный хрусталь, касситерит, сапфир, сфалерит, топаз, церуссит, циркон, шеелит.
Алмаз - самый редкий и драгоценный камень. Самый твердый и не подверженный действию времени самоцвет. Это кристаллическая модификация чистого углерода. Показатель преломления — 2,418. Обладает сильным алмазным блеском. При высокой температуре алмаз достаточно хрупкок — в тонких участках легко скалывается. Выдерживает температуру до 800°С. Кристаллы бесцветные или с цветными оттенками различной интенсивности, чаще желтоватых, сероватых, зеленоватых, синеватых, коричневых тонов. Всемирным объединением алмазных бирж установлено 11 цветовых групп. Предпочтение отдается абсолютно бесцветным или голубоватым алмазам. Очень редко встречаются цветные алмазы и чрезвычайно редко — черные. Ювелирным материалом считаются прозрачные образцы. Ограненный алмаз называют бриллиантом. Является классическим ювелирным камнем и соответственно размеру и качеству — самым дорогим. Масса бриллиантов измеряется в каратах (карат — 0,2 г). Путем облучения алмазам можно придать искусственную окраску. Совершенный бриллиант имеет 58 граней (исключительно крупные камни могут иметь 74 грани). Чтобы отличить настоящий алмаз от фальшивого, надо слегка заостренной алюминиевой палочкой провести черту по поверхности исследуемого алмаза, предварительно смочив водой. На поверхности настоящего алмаза не останется ни следа.
Основными алмазодобывающими странами являются Австралия, Заир, Ботсвана, Россия, ЮАР и др. На сегодня 80% объема производства и мировой торговли алмазами принадлежит трансконтинентальному картелю «Де Бирс». Основные гранильные центры находятся в Нидерландах, Израиле, Бельгии, США, Индии. В настоящее время налажено производство синтетических алмазов, идущих на технические нужды. Основным материалом для имитации бриллианта являются искусственно синтезированные фианит, гранатиты, фабулит и др.
В Древней Греции женщины, желающие достичь эффекта омоложения, решались на следующую процедуру. Состарившуюся кожу они стирали измельченным в пыль алмазным порошком; им шлифовали лицо, снимая старый слой кожи. Многие подвергались и более мучительной процедуре: втирали бриллиантовую пыль до крови, убирая морщины и старческие пятна.
Обратите внимание: бирнштейн — голландское название алмаза, отшлифованного в форме груши. Алмаз аляскинский — гематит; алмаз невадский — обсидиан; алмаз черный — гематит; алмаз алансонский — дымчатый кварц; алмаз альпийский — пирит; алмаз колорадский — дымчатый кварц; алмаз цейлонский — циркон; алмаз саксонский — топаз; алмаз матарский — циркон; алмаз радиевый — дымчатый кварц и т.д.
Ограненные прозрачные алмазы ювелирного качества называют бриллиантами (от французского слова "brillant" - сверкающий). Термин появился в XVII веке после изобретения бриллиантовой огранки. Алмазы обычно бесцветны, или окрашены в бледные оттенки желтого, бурого, голубого, зеленого, розового цвета.
С древних времен алмаз считался драгоценным камнем высшего класса. Этому минералу приписывали многие мистические свойства. В Индии и Иране существовал обычай - в день, когда новорожденному дают имя, отец сыпал ему на голову щепотку алмазной пыли, обеспечивая этим ребенку здоровье, благополучие и долгую жизнь.
Алмаз – одна из кристаллических форм углерода.
Его по праву считают «королем» драгоценных камней – он ценится дороже любых других камней, и известно о нем больше, чем о каком-либо другом.
Его название происходит от греческого «адамас», что переводится как «непревзойденный», «стойкий», заслуженное благодаря его твердости. Описания свойств алмаза можно найти в трудах Аристотеля. Это самый твердый из всех известных минералов, но при этом он весьма хрупок и боится ударов.
Химически алмаз – это углерод, но практически всегда с посторонними примесями, которые определяют его цвет. Это может быть железо, хром, медь, никель, алюминий и некоторые другие химические элементы. Чаще всего отдельные алмазы образуются за счет «объединения» нескольких кристаллов, поэтому образуется структура, называемая «мозаичной», а кристаллы правильной формы – большая редкость. Из-за различных вариантов химического состава, существует множество окрасок алмазов. Они образуют две большие группы – типичные, для которых существуют шкалы оттенков и устоявшиеся условия испытаний, и нетипичные. К типичным относят все алмазы, оттенки которых находятся между полностью бесцветным (иначе называемые чистейшими белыми алмазами) до светло-желтого, коричневатого или серого. Нетипичные же могут быть голубыми, розовыми, фиолетовыми или близким к черному. Также к нетипичным относятся и более редкие смеси этих цветов.
Существует большое количество неоднородностей и включений, которые можно встретить в алмазах. Неоднородности могут быть вызваны дефектами роста кристаллов, но чаще всего это следы механических нагрузок и напряжений, которые алмаз пережил в прошлом. Происхождение алмазов зачастую понятно, если рассмотреть минеральные включения в нем.
В алмазах из ЮАР могут быть бледно-зеленые вростки оливина или кристаллики гранатов; мелкие кристаллы алмаза и вростки графита бывают в сибирских, бразильских, ангольских и заирских алмазах; изумрудного цвета кристаллики хромдиопсида (ЮАР, Россия) и многие другие. Как правило, алмазы добываются в кимберлитовых трубках, хотя могут встречаться в речных и морских донных отложениях.
Наиболее известные места добычи алмазов – Россия, ЮАР, Индия…
В ювелирной промышленности потребляется только около десятой части добываемых во всем мире алмазов.
Это связано с тем, что она требует достаточно крупные (начиная с 0,3 карата) и качественные камни, особенно бесцветные. Остальные же благодаря своей твердости ценятся как один из лучших инструментальных материалов. Таким образом, основные потребители алмазов – металлургия, машиностроение, и горнодобыча. Известнейшие белые алмазы – принадлежащие Британской Королевской семье Куллинан I и II (530,2 и 317,4 карата соответственно); ограненный в виде розы Великий Могол, находящийся в частных руках (280 карат), в сокровищнице Кремля находится ограненный таким же образом алмаз Орлов. Самые известные алмазы нетипичных цветов – желтый Де Бирс (234,5 карат), светло-голубая Бразилия (176,2 карата) и розовая Дериа-нур (186 карат).
По мнению знатоков, лучшим бриллиантом является "Орлов", украшавший скипетр русских царей. Этот камень чистейшей воды, отливающий голубоватым блеском, по преданию, был священным камнем.
И в наши дни популярность бриллиантов очень высока. Положение и стоимость камней на мировом рынке обусловлена монополией компании "Де Бирс", которая определяет и контролирует добычу алмазов, формирует структуру сбыта и специальные цены на камни.
Цвет: бесцветный, серый, бледно-голубой, розоватый, зеленоватый, желтый, оранжевый, сиреневый, от коричневого до черного, редко красный.
Твердость: 10, хрупкий, по шкале Мооса.
Распространенность:
Многие лучшие алмазы пришли из Индии, где алмазы тысячелетиями добывались из песчаников, конгломератов и россыпей в окрестности Хайдарабада, между реками Пеннар и Сонакен. Исторически важные месторождения алмаза были найдены на Борнео в Индонезии.
Так же в Бразилии добыто много камней ювелирного качества. Один из наиболее важных поставщиков алмазов - это Южная Африка. Самые красивые и крупные в мире алмазы были найдены в бассейнах рек Вааль и Оранжевая. В настоящее время Китай и Россия стали очень крупными производителями алмазов.
Обработка: бриллиантовая огранка, более 20% добытых алмазов имеют ювелирное качество.
Похожие минералы: нет.
Уход: алмазы тверды, но очень хрупки и их следует беречь от случайных ударов и резких перепадов температур и огня.

Свойства алмаза.

Этот удивительный минерал известен людям уже около пяти тысяч лет, однако он до сих пор привлекает к себе пристальное внимание. Описывая алмаз, десятки раз употребляют слово "самый" — самый твердый, самый блестящий, самый износостойкий, самый дорогой, самый редкий, самый теплопроводный и т.д. Необыкновенные свойства способствовали возникновению легенд и поверий, связанных с этим камнем. Название алмаз произошло от искаженного греч. адамас — неодолимый, несокрушимый. В Древней Индии считали, что алмазы образованы из "пяти начал природы" — земли, воды, неба, воздуха и энергии. Индусы делили алмазы на несколько каст: брахманы (самые дорогие) — бесцветные, белые, кшатрии — слегка окрашенные, войшье — зеленоватые и шудры — серые. Алмазам приписывали магические свойства, поэтому сведения об их свойствах и добыче тщательно скрывали.
В Европу алмазы попали, видимо, в VI-V вв. до н.э. В Британском национальном музее хранится бронзовая статуэтка с двумя необработанными алмазами вместо глаз. Она найдена в Древней Греции и относится к V в. до н.э. Плиний Старший в "Естественной истории" описал ряд свойств алмазов, причем наряду с правильными представлениями об его твердости, спайности, блеске и прозрачности он приводит фантастические, выдуманные. Так, например, он пишет, что "алмаз образуется вместе с горным хрусталем, разламывается от свежей и теплой козлиной крови..., противится двум сильнейшим веществам — железу и огню..., имеет антипатию к магнитному камню — будучи положен возле него, не допускает, чтобы железо от него притягивалось, а ежели магнит притянет железо, то алмаз хватает оное и отнимает от него..., соделывает бессильными яды, прогоняет пустые страхи..., алмазы можно испытать на наковальне, и они столь неподатливы к удару, что железный молот может расколоться надвое и даже сама наковальня может сдвинуться с места...". На Руси слово "алмаз" впервые упомянуто в книге Афанасия Никитина "Хождение за три моря" (1466-1472 гг.). В "Лапидариях" (XI-XIII вв.) алмазы разделены на мужские и женские. Считалось, что алмаз придает владельцу силу, твердость и мужество, предохраняет от врагов, усиливает остроту ума.
Алмаз кристаллизуется в кубической сингонии, гексаоктаэдрическом виде симметрии. В его кристаллической решетке атомы углерода, слагающие структуру алмаза, прочно объединены силами ковалентных связей. Каждый атом соединен с четырьмя окружающими его атомами. Кристалла алмаза разработаны: помимо плоскогранных распространеныкривогранные формы, наряду с изометрическими часто встречаются деформированные, удлиненные или уплощенные, а также со ступенчатыми или полицентрическими гранями. Плоскогранные октаэдры с зеркально ровными гранями и острыми ребрами довольно редки, часто на гранях развиваются различные фигуры травления (треугольники и др.), ребра округляются. Благодаря ступенчатому или полицентрическому строению граней кристаллы могут принимать вид псовдоромбододекаэдров или псевдокубова. Плоскогранные октаэдры с острыми ребрами кубического габитуса чрезвычайно редки, ребра таких кристаллов обычно сглажены, на гранях наблюдаются четырехугольные углубления.
Характерны для алмаза кривогранные формы: октаэдроиды, додекаэдроиды, гексаэдроиды, тетраэдроиды, на гранях которых наблюдаются микрослоитость, параллельная, вальцеобразная, сноповидная штриховки, пирамидальные и капелевидные холмики, ямки травления, дисковая и черепитчатая скульптуры. Иногда алмазы имеют каналы травления, покраваются тончайшими приповерхностными трещинами, создающими матовость при коррозии, несут следы механического износа. Разнообразно и внутреннее строение монокристаллов алмаза. Часто строение монокристаллов зональное или волокнистое, устанавливается невооруженным глазом или специальными исследованиями. Распростанены пластически деформированные кристаллы. Детально изучая морфологию и внутреннее строение кристаллов алмаза, можно восстановить историю образования этого замечательного минерала.
Кроме монокристаллов алмазы часто образуют закономерные и незакономерные сростки. Первые разделяются на двойники и параллельные сростки. Двойникование у алмаза происходит по шпинелевому закону. Среди двойников срастания октаэдров особенно следует отметить уплощенные двойники треугольной формы. Двойники прорастания наблюдаются у октаэдров, но особенно они характерны для гексаэдров. Иногда встречаются двойники, образующие многолучевые звезды. Незакономерные сростки весьма типичны для алмаза. Срастаться могут два-три индивида различной или одинаковой величины или множество индивидов, образующих разнообразные агрегаты. Выделяют несколько разновидностей поликристаллических образований алмаза: борт, баллас и карбонадо.
Борт представляет собой мелкозернистые неправильной формы агрегаты беспорядочно ориентированных кристаллов, хорошо различимые невооруженным глазом или под микроскопом. Темная окраска объясняется присутствием большого количества графита. Выделения борта могут достигать нескольких сот граммов. Борт встречается практически во всех месторождениях алмазов. В технике бортом часто называют низкокачественные алмазы с большим числом трещин и включений, алмазы монокристаллические и агрегаты.
Разновидность алмазов карбонадо была обнаружена в 1813 г. Название получила от португ. "carbonados" — карбонатизированный. Карбонадо представляет собой скрытокристаллические образования разупорядоченных индивидуумов размером 5-10 мкм, иногда в них присутствуют аморфный углерод и графит. Форма образований неправильная угловатая или округлая; непрозрачны; цвет темно-серый, черный, зеленоватый, серый, коричневый; поверхность блестящая, эмалевидная, антрацитоподобная или матовая, шлаковидная. Размер различный: обычно их масса 0,1 - 1 кар, но встречаются и более крупные. Так, в 1825 г. в Бразилии найден камень массой 3167 кар. Карбонадо обнаружены также в Венесуэле, в Южной и Центральной Африке.
Карбонадо обладают очень большой прочностью, поэтому они используются для буровых коронок, предназначенных для бурения особо твердых горных пород. Применяется карбонадо и для правящего инструмента. В Африке встречена разновидность карбонадо с магнитными свойствами, названная стюартитом или стевартитом. В стюартите много включений магнетита, чем и обусловлены его магнитные свойства. Балласы, дробеобразный борт, алмазы Кунца — под такими названиями известны поликристаллические образования округлой, овальной или грушеобразной формы с радиальнолучистым строением кристаллитов размером до 10-200 мкм. Диаметр агрегатов колеблется от нескольких до 20 мм и более. Известны находки балласов массой до 70-75 кар.
Балласы непрозрачны, полупрозрачны или просвечивают, с сильным блеском или матовые, бесцветные, серые, черные или зеленоватые. Балласы встречаются в Бразилии, Южной Африке, на Урале, в Якутии. Применяются в буровых коронках.
В последние годы обнаружена новая разновидность поликристаллических образований алмаза ударно-взрывного происхождения. Такие алмазы приурочены к своеобразным кольцевым воронкообразным структурам — астроблемам, которые получаются при ударе космического тела о земную кору. Возникшие при этом высокие температура и давление способствовали образованию алмазов. Размеры угловатых, неправильной формы агрегатов не превышают, как правило, 1-2 мм, размер кристаллитов — 20-40 мкм. Алмазы непрозрачные, черные, желтоватые или зеленоватые. Часто строение агрегатов слоистое или волокнистое. При рентгеновских исследованиях агрегатов помимо алмаза часто обнаруживают другие модификации углерода: графит, лонсдэлеит и карбин.
Алмазы применяют в технике, что объясняется их высокой твердостью и износостойкостью. Твердость алмаза — 10 по шкале Мооса, самая высокая среди всех минералов. Микротвердость (в МПа) алмаза 93157 - 98648, в то время как корунда 20200, топаза 1399, кварца 981. Однако у алмаза наблюдается анизотропия твердости, выражающаяся в том, что на разных гранях и в различных направлениях твердость несколько отличается. Это связано с особенностями структуры. Наименее износоустойчивыми направлениями, по которым и обрабатывают алмаз, являются следующие: в плоской сетке куба — направления, параллельные сторонам кубических граней, в плоской сетке октаэдра — направления, соответствующие высотам треугольных граней.
В свою очередь, твердость октаэдрических граней больше твердости ромбододекаэдрических и еще выше — твердость кубических граней. Износостойкость алмазов колеблется в широких пределах, средняя износостойкость алмаза в несколько раз выше износостойкости широко известных абразивных материалов — карбидов бора и кремния. Абразивная способность материала определяется отношением массы сошлифованного материала к массе израсходованного абразива. Если принять абразивную способность алмаза за единицу, то абразивная способность карбида бора составит 0,5-0,6, а карбида кремния 0,2-0,3. Теоретически плотность алмаза составляет 3,515 г/см3. Однако встречаются алмазы, у которых наблюдаются значительные отклонения от средней величины плотности. Это связано с наличием различных включений, трещин, пор, а также агрегативным строением. Наименьшую плотность имеют карбонадо (до 3,4 г/см3). Плотность балласов уменьшается от светлых разностей к темным. У монокристаллов с различимым невооруженным глазом зональным строением — "алмазов в оболочке" и у графитизированных кристаллов плотность ниже среднего значения.
Плотность прозрачных с зелеными пятнами пигментации или дымчато-коричневых алмазов несколько ниже, чем у бесцветных или желтых, но эти колебания выражаются в тысячных, реже в сотых долях мегапаскаля. Алмаз имеет совершенную спайность по {111} , излом ровный, ступенчатый, раковистый. Модуль упругости (в МПа) алмаза равен 88254 (у карбида бора около 294180, карбида кремния 357919, твердого сплава до 588360). Этим объясняется способность алмаза деформироваться при воздействии на обрабатываемый материал. В связи с этим при алмазной обработке материалов удельное давление и температура в несколько раз ниже, чем при использовании других абразивов.
Предел прочности на изгиб у алмаза невысок — 206-490 МПа, что в три-четыре раза меньше, чем у твердого сплава (1079-1471 МПа). Предел прочности алмазов при сжатии зависит от его формы и дефектности, он составляет в среднем 1961 МПа, что в два раза меньше среднего предела прочности на сжатие у твердых сплавов (3922-4903 МПа). Прочность на разрыв 7746740МПа (теоретическая). Коэффициент сжатия алмаза и модуль сжимаемости в четыре раза меньше, чем железа. Алмаз характеризуется высокой теплопроводностью: она в два-пять раз выше, чем у металлов. Удельная теплоемкость алмаза в три раза выше, чем твердых сплавов. Высокая теплопроводность позволяет быстрее отводить тепло с поверхности обрабатываемых изделий. При трении алмаза о шерсть он заряжается электричеством.
Алмаз является диэлектриком, вместе с тем отдельные разновидности алмазов (например, голубой или синий) могут обладать полупроводниковыми свойствами. Коэффициент линейного расширения алмаза в несколько раз меньше коэффициента линейного расширения твердого сплава. Температура плавления алмаза около 4000 °С. При нагревании алмаз сгорает, образуя углекислый газ. В струе кислорода он горит голубым пламенем при температуре около 720 °С, в атмосфере воздуха температура горения 850 °С. При нагревании без доступа воздуха поверхность алмаза графитизируется при 1000 °С, при более высокой температуре он полностью переходит в графит. В условиях защитной среды (в атмосфере азота или инертных газов, в вакууме, а также в восстановительной среде - водорода, ацетилена или окиси углерода) алмаз не графитизируется даже при нагревании до 1150-1200 °С.
Алмаз состоит из углерода (96-99,8 %). Кроме того, в количестве от тысячных до 0,2-0,3 % в нем содержатся примеси химических элементов — азота, кислорода, алюминия, бора, кремния, марганца, меди, а также примеси железа, никеля, титана, цинка и др. Встречаются включения графита, оливина, пиропа, хромита, хромдиопсида, энстатита и др.
Совершенно бесцветные алмазы довольно редки. Обычно у них наблюдается какой-либо оттенок (нацвет). Встречаются интенсивно окрашенные желтые, оранжевые, зеленые, синие, голубые, розовые, коричневые, серые и черные кристаллы. Среди окрашенных алмазов большой известностью пользуются сапфирово-синий алмаз "Хоуп", бывший "Голубой Тавернье" (масса 44,5 кар), яблочно-зеленый "Зеленый дрезденский" (масса 41 кар), янтарного цвета "Алмаз Альберта" (масса 102 кар). Всемирно известны черные алмазы из Баии (350 кар) и графини Орловой (67,5 кар). Окраска алмаза зависит от различных дефектно-примесных центров и включений. Наиболее распространенная желтая окраска может иметь различное происхождение. Лимонно- или соломенно-желтая окраска прозрачных кристаллов октаэдрической или додекаэдрической формы, равномерно распределенная по всему камню, связана с дефектно-примесным центром N3 (интерпретируемым как комплекс АlN или три атома азота и вакансия), вызывающим поглощение с максимумом на 415 нм. Янтарно-желтая окраска прозрачных кристаллов кубического габитуса и неравномерная желтая — у "алмазов в оболочке" связана с одиночными атомами азота, изоморфно замещающими в структуре алмаза атомы углерода. Зеленые пятна пигментации, окрашивающие поверхность кристаллов в зеленоватый или голубоватый цвет, появляются в результате природного радиоактивного облучения. При нагревании в процессе метаморфизма они переходят в желтый цвет. Желтые пятна пигментации наблюдаются на алмазах из древних россыпей. Однако встречаются алмазы с синей и голубой окраской, равномерно распределенной по всему кристаллу. Предполагают, что этот тип окраски обусловлен вхождением в структуру алмаза бора.
Очень распространены дымчато-коричневые и реже розовато-сиреневые алмазы, окраска которых связана с образованием дефектов на плоскостях скольжения. Молочно-белая окраска объясняется наличием мелкодисперсных включений граната во внешней части кристалла, а серая и черная — включениями графита. Алмаз при обычных температурах химически инертен. Кислоты, даже самые сильные, на него не действуют. При высоких температурах алмаз приобретает химическую активность. Смесь серной кислоты с двухромовокислым калием при нагревании окисляет алмазные порошки в углекислоту. Алмаз растворяется в расплавленной натриевой и калиевой селитрах и соде при нагревании. В расплавленных карбонатах щелочей при 1000— 1200 °С алмаз превращается в окись углерода. Отдельные металлы (железо, сплавы железа, никель и др.) при более 800 °С частично растворяют алмаз. Алмаз не смачивается водой, но прилипает к жировым смесям.
Показатель преломления алмаза высокий (2,417), этим объясняется его яркий, алмазный блеск. Для лучей разного цвета показатель преломления различный: для красного 2,402, желтого 2,417, зеленого 2,427, фиолетового 2,465. Таким образом, дисперсия алмаза 0,063, что намного выше, чем у других минералов. Высокой дисперсией объясняется "игра" бриллиантов всеми цветами радуги. "Это свет солнца, сгустившийся в земле и охлажденный временем, он играет всеми цветами радуги, но сам остается прозрачным, словно капля". Угол внутреннего отражения для алмаза при показателе преломления 2,42 составляет 24°51'. Кристаллы алмаза оптически изотропны, однако, из-за присутствия различных дефектов под микроскопом практически всегда обнаруживается двупреломление. Узоры двупреломления различны. По Ю.Л. Орлову, наблюдаются следующие виды узоров: полосчатый, соответствующий зональному строению кристаллов или связанный с плоскостями скольжения; радиальнолучистый, вызванный дислокациями роста кристаллов; звездо- и крестообразные, обусловленные неравномерным распределением примесей; в виде изоклин, вызванные объемными напряжениями в алмазе; в виде фантомов, обусловленные напряжениями, направленными в разные стороны; вызванные включениями посторонних минералов; напоминающие рисунок соломенных ковриков (в алмазах II типа). Под воздействием катодных, рентгеновских и ультрафиолетовых лучей алмазы люминесцируют, что вызвано дефектами структуры. Цвет люминесценции различен - от зеленого и желтого до голубого или синего. Некоторые алмазы не обладают этим свойством. Установлено, что алмазы с различным свечением имеют разные физико-механические свойства. Так, при статическом одноосном сжатии наибольшей прочностью отличаются несветящиеся алмазы, затем голубые, зеленые, желтые и розовые. Наибольшей динамической прочностью характеризуются кристаллы с розовым, затем с зеленым, желтым и голубым свечением. Наименьшая прочность на удар у несветящихся алмазов.
При испытании алмазов с различным свечением на истирание наибольшая износостойкость установлена у алмазов, светящихся зеленым цветом, затем голубым, желтым цветом, несветящихся и розового свечения. По степени прозрачности в инфракрасном и ультрафиолетовом свете алмазы можно разделить на I и II типы. Наиболее часто встречаются алмазы I типа, для которых характерно поглощение в инфракрасном свете в области с длиной волны от 3 до 13 мк, и в ультрафиолетовом свете с длиной волны до 300 нм. В алмазах II типа поглощение в инфракрасном свете наблюдается в области с длиной волны 3-6 мк и в ультрафиолетовом свете — до 225 нм. Предполагается, что эти различия вызваны примесями азота, которого в алмазах I типа содержится 0,2 %, а в алмазах II типа гораздо меньше. Отдельные кристаллы II типа относятся к полупроводникам, встречаются редко и ценятся высоко.
При облучении физико-химические свойства алмаза — цвет, твердость, электрическое сопротивление и др. изменяются. Так, при облучении электронами бесцветные алмазы становятся синеватыми, а при облучении до 1,5 МэВ сине-зелеными. При нагревании алмаза до 300 °С синева уменьшается, при 600 °С переходит в зеленый, а затем в постоянный желтый цвет, т.е. бомбардировка электронами смещает цветовые центры и цвет алмаза изменяется. При кратковременном облучении нейтронами алмаз становится светло-зеленым, при увеличении времени облучения — темно-зеленым, а затем и черным. Гамма-лучами можно окрасить алмаз в нежно-голубой цвет, а термической обработкой — в янтарно-красный. Облучение алмазов электронами и нейтронами приводит к смещению атомов и вакансий в кристаллической решетке алмаза. Эти преобразования решетки вызывают также изменение механических свойств алмазов. Опытами доказано, что статическая прочность в зависимости от дозы облучения может увеличиваться на 20-40%. Вместе с тем при облучении повышается хрупкость кристаллов, т.е. уменьшается динамическая прочность на удар. В природе алмазы встречаются в виде отдельных кристаллов, их обломков или поликристаллических агрегатов. Алмазы разделяют на ювелирные и технические. К ювелирным относят алмазы кристаллической формы, прозрачные, без трещин и включений, пятен и изъянов. Наиболее ценятся совершенно прозрачные кристаллы, без цветных оттенков и мутных участков. Все остальные кристаллы, а также поликристаллические разновидности относят к техническим алмазам. Технические алмазы низкого сорта и поликристаллические разновидности обязательно проходят предварительную обработку с целью разделения их по форме и размерам, а также для выделения алмазов с более высокими свойствами прочности. При этом алмазы дробят, овализируют, полируют, а также подвергают термической обработке и металлизации.

Драгоценные и полудрагоценные камни.
Авантюрин. Агат. Аквамарин. Александрит. Алмаз. Амазонит. Аметист. Берилл. Бирюза. Бриллиант. Гагат. Гиацинт. Гематит. Горный хрусталь. Гранат. Жадеит. Жемчуг. Изумруд. Кварц. Коралл. Корунд. Кошачий глаз. Лазурит. Лунный камень. Малахит. Морион. Нефрит. Обсидиан. Оникс. Опал. Перламутр. Пирит. Раухтопаз. Рубин. Сапфир. Сардоникс. Селенит. Сердолик. Соколиный глаз. Топаз. Турмалин. Фианит. Халцедон. Хризолит. Хризопраз. Циркон. Цитрин. Чароит. Шпинель. Янтарь. Яшма.
